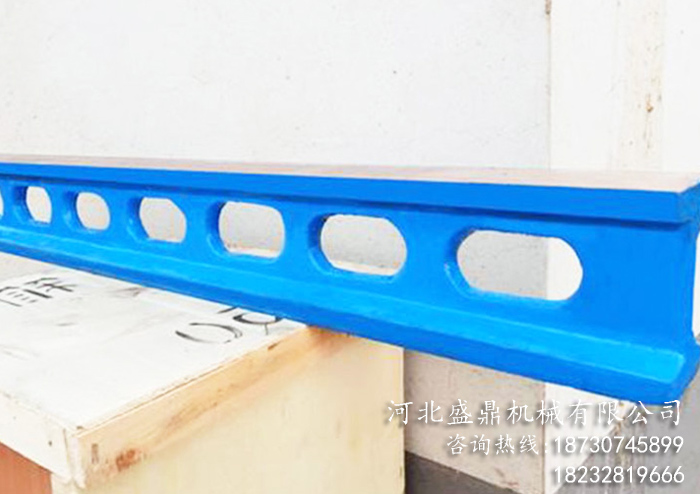

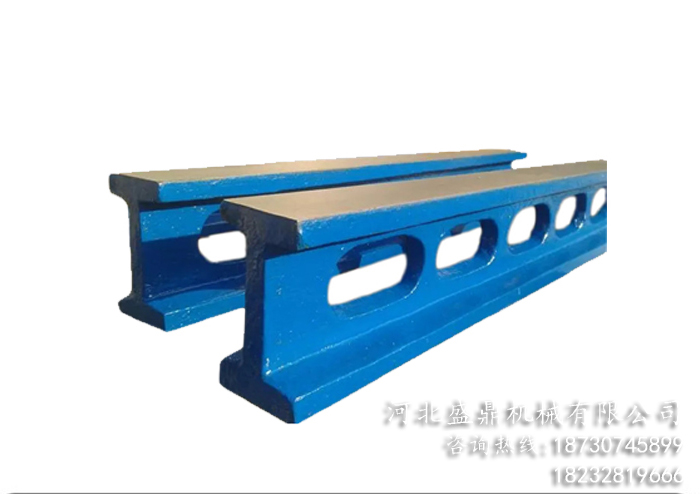

1、檢驗鑄鐵平尺工作面的直線度 　　將I、II字型平尺用等高塊支承在距平尺兩端2L/9的標準支承標記處，根據平尺工作面長度選擇適當?shù)臉虬澹ㄒ话惆?~10個跨步，跨距在50~500mm之間）；然后將橋板置于平尺的一端把反射鏡或水平儀固定在橋板上；橋板按跨距逐步地從平尺的一端移至另一端，每移動一個跨距從分度值為1”（或0.005mm/m）的自準直儀或分度直為0.001mm/m的電子水平儀（工作面長度大于500mm的1級平尺可用分度值為0.01mm/m的合像水平儀，2級平尺可用分度值為0.02mm/m的框式水平儀）上讀取該位置讀數；其_值與_小值之差即為平尺工作面的直線度誤差。工作面任意200mm的直線度誤差，可選擇50mm或100mm的橋板，按上述方法在任意200mm內進行檢驗確定。 　



對工作面寬度大于60mm的平尺，應按平面度要求進行檢驗，其平面度公差值應不大于表2、所規定的直線度公差值。 2 檢驗鑄鐵平尺的接觸點面積比率 　　將被檢平尺工作面涂上顯示劑，在不低于其精度的平板或平尺上研合，在被檢平尺工作面上顯示出明顯的接觸點。然后用一個在50mm×25mm范圍內刻劃有25.mm×2.5mm的200個小方格的透明薄板（如有機玻璃板），置于被檢平尺工作面的任意位置上，依次觀察每個方格內包含接觸點所占面積的比例（以1/10為單位）。求上述比例數之和，除以2即為所檢測部位的接觸點面積的比率。 3 檢驗鑄鐵平尺的側面對工作面的垂直度 　　



將平尺放置在平板上使裝有分度值為0.001mm千分表的表座通過標準圓棒在標準直角尺上對零。然后以同樣的方式是表座靠平尺的一個側面，此時千分表的讀數即為該側面的垂直度誤差。同理檢測另一側面的垂直度誤差，取_誤差值。 4 檢驗鑄鐵平尺的平行度 　　將平尺以工作面為基面放在精密平板上，用裝在表架上的分度值為0.001mm的千分表在其工作面上測出不少于三處的高度差值，即為平行度誤差。 　　

當不具備適用的平板時，允許將平尺側面放在某一支承面上，用分度值為0.002mm的杠桿千分尺或帶分度值為0.002mm千分表的檢具測平尺的高度差。 5 檢驗鑄鐵平尺的自然撓度 　　將平尺用等高塊支承在距平尺兩端2L/9的標準支承標記處并置于基準平面上，用分度為0.001mm的指示表或比較儀，在工作面長度中間測量讀數；然后將等高塊移至_支承距離位置（平尺兩端），穩定10min后由指示表或比較儀讀數；兩次讀數值之差Y即為平尺的自然撓度。
